PA300系列高精度功率计PA310(单通道)、PA333(三通道)

产品特色

更加适合开关电源、变频家电的功耗测量

      市面上越来越多的电子产品、家电产品等都采用开关电源或变频技术,在节约能耗的同时亦令产品的波形信号产生了畸变。这些畸变的波形都是非正弦信号,如脉冲波、三角波、矩形波、梯形波、脉冲串等,含有丰富的高频谐波分量。普通的功率计由于采样率与带宽限制,无法对高频成分进行准确测量,因此其测量值与真实值存在巨大差异。

      针对变频设备、开关电源的测试,PA300 系列功率计具备以下优势:

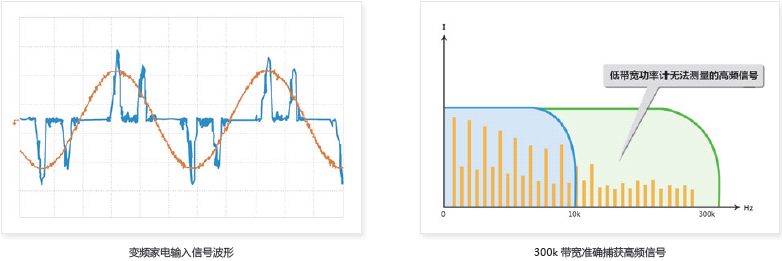

       200kS/s 采样率:根据奈奎斯特采样定理,仪器采样率要高于输入信号频率的两倍。致远电子功率计具有200kS/s 的采样率,能够测量畸变的波形中丰富的高次谐波成份,不丢失任何能量。

       300kHz 带宽:低带宽的功率计,信号中的高频成份被模拟前端电路滤除,从而造成能量丢失。致远电子功率计300kHz 的带宽完全满足变频家电、开关电源等新技术产品的功耗测量。

全新的设计更加适合于待机功耗测量

      PA310 功率计采用全新的设计架构,在低功耗测量方面进行多项优化,具有更高的功率因数精度,非常适合于在低功率因数下的低功耗测量。其最小测量电流低至50μA,能够测量低至0.01W 的功耗,符合国际标准(IEC62301、能源之星、SPECpower) 的测试。

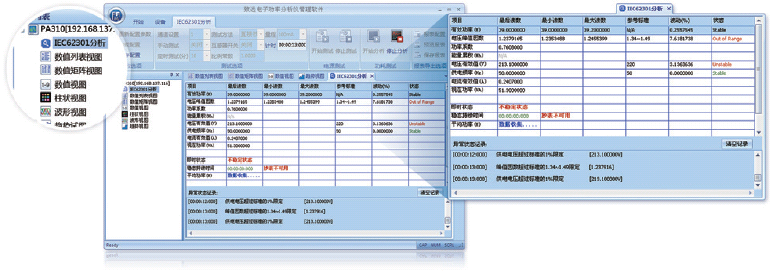

      结合使用功率测量(PAM)软件,PA310 可以执行符合国际标准的待机功率测试。

      •将量程设为5mA 时,PA310 可以在最高100μW 的分辨率下执行测量。

      •可同步测量常规功率参数、谐波成分和THD。

      •峰值因数的动态输入能力高达300( 峰值/ 最小有效RMS值)

完全符合IEC61000-4-7谐波测量标准

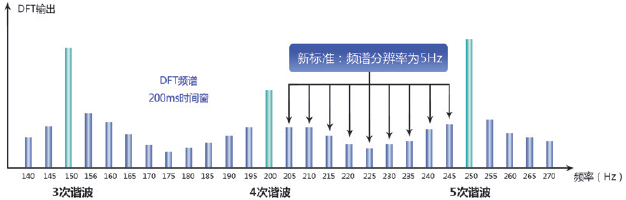

      对于电网中波动的电压电流，该如何测量可再现的谐波测量结果？根据IEC61000-4-7 标准的严格规定，谐波测量的频谱分析时间窗为10 个周期，因此测量仪器必须能防止谐波分析时出现的频率混叠现象。同时，其采样频率需同步跟踪输入信号的基本频率，从根源上杜绝频谱泄露现象的产生。PA300 系列功率计采用了纯硬件模拟滤波器与锁相环技术，避免了频率混叠与频谱泄露的发生，符合IEC61000-4-7 谐波测量标准，保证了谐波测量的可再现性。

功率计测试管理软件PAM

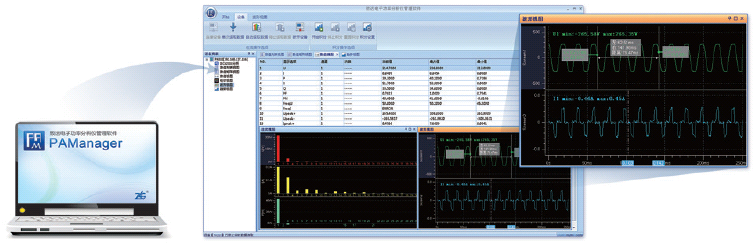

      对于很多PA300系列功率计无法直接显示的测量项目,都可以通过PAM 软件实现测量与显示,如所有测量参数数值、各次谐波数据、谐波柱状图、趋势图以及波形图等。测试数据可以选择由USB、GP-IB、RS-232 或以太网通信接口上传到PC 端,并通过PAM 软件在PC端上实现同步显示和数据报表导出。

交/直流电流钳(选配)

	ZY-CTS5	ZY-CTS100	ZY-CTS500	LF 205-S/SP3	LF 205-S	LF 505-S
外观
电流测量范围	5Arms~50Arms(AC)	100Arms(AC)	500Arms(AC)	100Arms(DC/AC)	200Arms(DC/AC)	500Arms(DC/AC)
精度	±0.3%	±0.3%	±0.3%	±0.5%	±0.5%	±0.6%
带宽	40Hz~5kHz	40Hz~5kHz	40Hz~5kHz	DC~100kHz	DC~100kHz	DC~100kHz
变比	10mV/A	1mV/A	1mV/A	1:1000	1:2000	1:5000

接线盒(选配)

型号	JXH10A
外观
最大工作电压	250V
最大工作电流	10A
