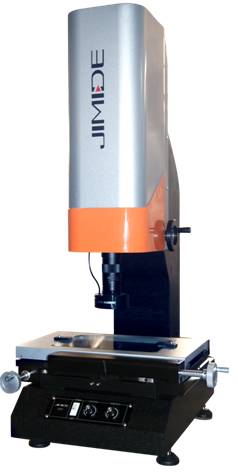

二次元影像测量仪JIMIDE系列

                       JIMIDE-2010                                 JIMIDE-3020

                            *实物与图片有所差异，以实物为准

一、产品用途及特点

      该系列仪器适用于以二坐标测量为目的的一切应用领域，在机械、电子、仪表、塑料等行业被广泛应用。

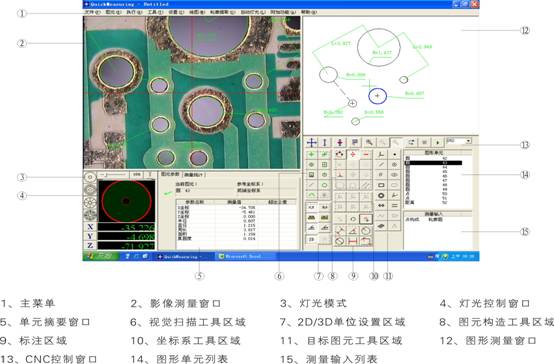

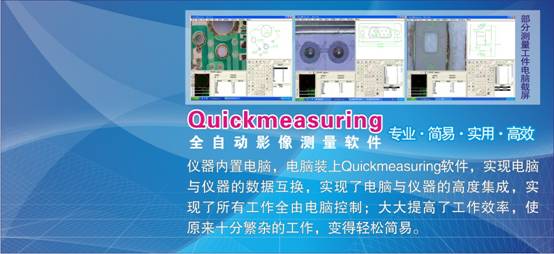

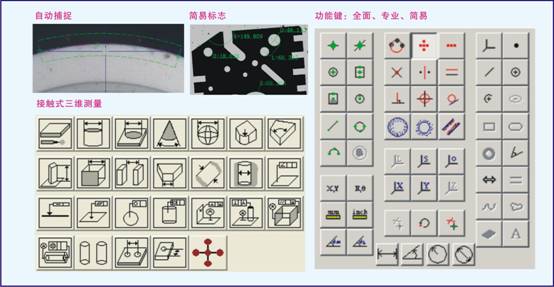

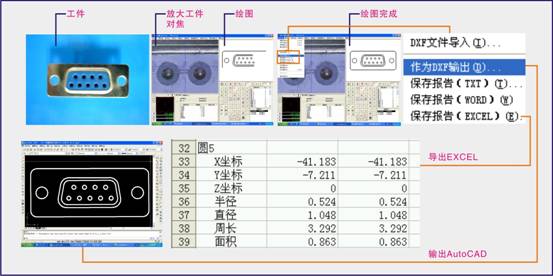

       该系列仪器具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用；备有RS-232接口，与计算机连接后，采用专门Quickmeasuring测量软件软件可对测绘图形进行处理及输出；采用彩色CCD摄像机、变焦物镜作为测量瞄准系统；由二坐标工作台、光栅尺与数据处理器组成数字测量及数据处理系统。用户可根据各自的需要选配打印机和不同的测量瞄准系统。

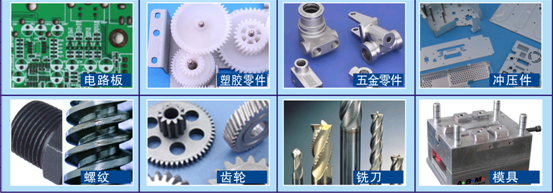

二、仪器可测量的部分工件

三、仪器运行环境

1、温度与湿度

温度:20~25℃,最佳:22℃

相对湿度:50%~60%,最佳:55%

机房最大温度变化率:10℃/小时

北部地区气候干燥,建议使用加湿器

南方地区气候潮湿,建议使用去湿器

2、机房散热量计算

保持机房内计算机系统操作于最佳温度、湿度空间,必须计算计算机房内总散热量,其中包括机房内机器散热量总和

       机房应保持清洁,空气中大于0.5MLXPOV的杂质在每立方英尺不多于45000个,若空气灰尘过多,很容易造成资源读写错误及

磁盘机中磁盘或读写磁头损毁。

4、机房颤动度

       机房内颤动度不得高于0.5T,机房内产生震动的机器避免放置在一起,因颤动将使机器内机械部分、接头、主机面板接触部

分产生松动而造成机器不正常。

5、电源

AC220V/AC110V

附件1:仪器标配及选配件
