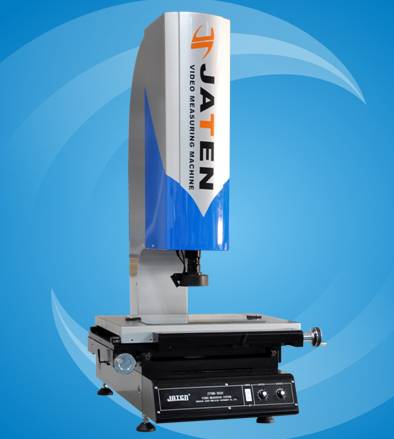

2.5D高精度影像测量仪JTVMS-3020
一、产品型号及选配
|
货名及规格 |
单位 | 数量 | 备注 |
| 2.5D影像测量仪JTVMS-3020 | 台 | 1 | 含Z轴，可测高度 |
| 2.0影像测量仪JTVMS-3020 | 台 | 1 | 不含Z轴 |
| 仪器桌 | 张 | 1 | 选配 |
| 电脑 | 套 | 1 | 选配 |
|
标配:美国TEO彩色CCD,高清卡位镜头,红外线激光定位器,Z轴测高功能,标准块,防尘罩,说明书,二维测量软件 |
|||

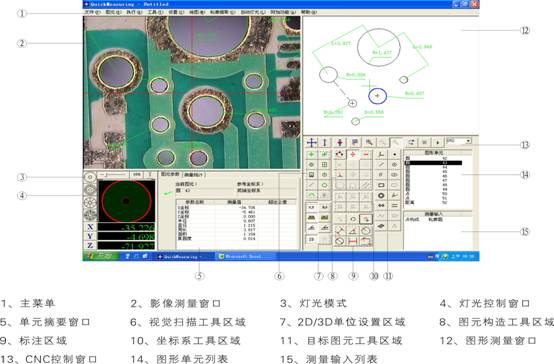

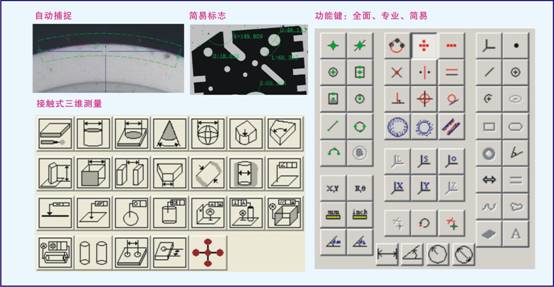

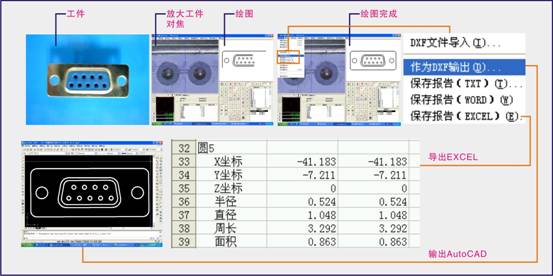

本仪器具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用；备有RS-232接口，与计算机连接后，采用专门Quickmeasuring测量软件软件可对测绘图形进行处理及输出；采用彩色CCD摄像机、变焦物镜作为测量瞄准系统；由二坐标工作台、光栅尺与数据处理器组成数字测量及数据处理系统。用户可根据各自的需要选配打印机和不同的测量瞄准系统。

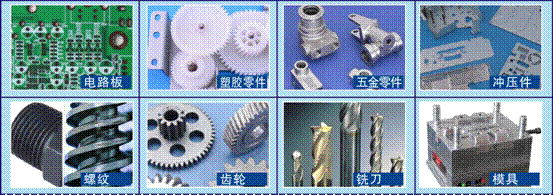

三、仪器可测量的部分工件
四、仪器运行环境
1、温度与湿度
温度：20－25℃，最佳：22℃
相对湿度：50％－60％，最佳：55％
机房最大温度变化率：10℃小时
北部地区气候干燥，建议使用加湿器
南方地区气候潮湿，建议使用去湿器
2、机房散热量计算
保持机房内计算机系统操作于最佳温度、湿度空间，必须计算计算机房内总散热量，其中包括机房内机器散热量总和。
灯光（普通照明灯可忽略不计）
人员散热量：每人平均600BTY/小时
未来扩充的设备（略）
机房空间散热量：50BTY/平方英尺
3、空气含尘量
机房应保持清洁，空气中大于0.5mlxpov的杂质在每立方英尺不多于45000个，若空气灰尘过多，很容易造成资源读写错
误及磁盘机中磁盘或读写磁头毁损。
4、机房颤动度
机房内颤动度不得高于0.5T，机房内产生震动的机器避免放置在一起，因颤动将使机械内机器部分、接头、主机面板接触
部分产生松动，而造成机器不正常。
5、电源
AC220V/AC110V
附件一:仪器选配件
| 仪器配件 |
1X镜筒(标配) 0.5X镜筒(选配) |
||||
| 变焦镜 |
0.7X～4.5X 0.7X～4.5X |
||||
| 附加镜 |
视频倍率 |
物方视场（mm） |
视频倍率 |
物方视场（mm） |
工作距离 |
|
0.5X(选) 标 配 2X（选） |
15X～95X 30X～190X 60X～380X |
20～3.2 10～1.6 5～0.8 |
7.5X～48X 15X～96X 30X～190X |
40～6.4 20～3.2 10.6～1.6 |
175 96 32 |
| 机型 | JTVMS-3020(普通型) |
| CCD | 美国TEO |
| 镜头 | JATEN |
| 软件 |
嘉腾QUICKMEASURING测量软件(含视频卡、光盘及加密锁) |
| 光栅尺 |
JATEN |
| LED光源 |
JATEN |
| 数据处理器 |
JATEN |
| 导轨 | 台湾上银 |
| 铸件工作台 |
JATEN |
| 基座 | 大理石 |
| 配件名称 | 品牌品级 |
| cpu |
INTEL G1620或G1630 |
| 内存 | DDR3 2G |
| 主板 |
技嘉H |
| 硬盘 |
WD |
| 光驱 |
DVD-ROM |
| 机箱电源 |
金河田8531+355W |
| 键盘鼠标 |
金河田光电套装 |
| 显示器 |
DELL 17寸正屏 |
